                                                                    高溫輥道窯系列
                                                                    集研發、生產、銷售、服務為一體的正規電爐制造基地

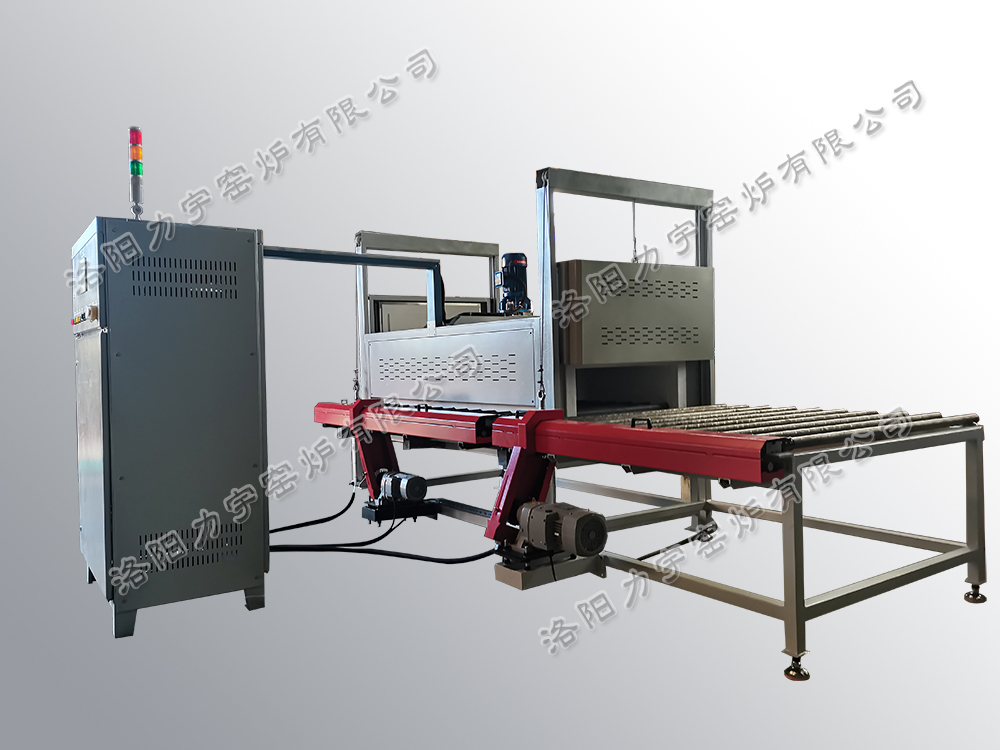

                                                                    輥道窯LYL-12GDY

                                                                    一、 主要技術參數

                                                                    1 爐膛尺寸(可根據需要定制): 2200×1000×1000 (L×W×H)mm (H前后爐門可調

                                                                    2 外形尺寸:(可根據需要定制)L×W×Hmm

                                                                    3 額定溫度:(可根據需要定制) 1400℃    (以配置的測溫器測量為準)

                                                                    4 工作溫度:  1300

                                                                    5 控溫精度:  ≤±2;  (以配置的測溫器測量為準)

                                                                    6 爐內溫差:   ±8℃   (以配置的測溫器測量為準)

                                                                    7 爐外溫度:  60℃

                                                                    8 控溫組數:  3溫區6 個控溫表,每個溫區的控溫表可以分別設定不同的溫度。

                                                                    9 工作速度: 全窯按10min計算,220mm/min,速度采用變頻器控制,主傳動為無極電機可調節

                                                                    10  調速范圍: 120700mm/min, 具體根據產品工藝設定

                                                                    11  加熱方式: 電加熱,爐內的上安裝,側面插入,方便更換

                                                                    12  加熱元件: 硅碳棒,上部安裝(產地河南

                                                                    13  加熱功率: 200 KW

                                                                    14  保溫功率: 160KW

                                                                    15  加熱長度: 1800mm  ***區600,第二區600,第三區600mm

                                                                    16  爐襯材質: 整條設備爐內采用莫來石材質作為爐膛,軟棉氈填充。

                                                                    17  保溫材料: 輕質保溫磚和纖維棉

                                                                    18  保溫層次:   底部390mm,兩側面各420mm,爐頂450mm

                                                                    19  控 制 柜:  獨立控制柜一臺

                                                                    20  設備結構:  共1

                                                                    21  冷卻方式: 自然冷卻

                                                                    22  輸送方式: 45°斜齒輪傳動

                                                                    23  速度控制: 無極變頻控制

                                                                    24  進氣類別: 無

                                                                    25  排氣方式:自然排氣,爐上前后各1個可調節的排氣管道

                                                                    26  熱 電 偶: 熱電偶選用外陶瓷管的S分度號 6支

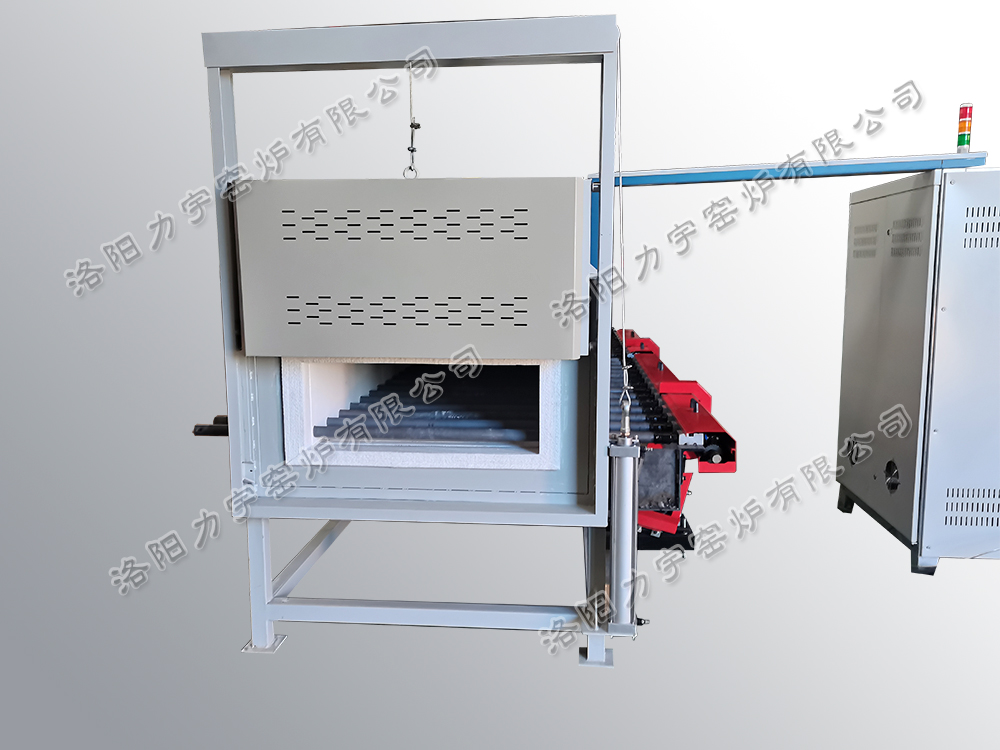

                                                                    二、 爐體部分

                                                                    1設備組成:設備由爐體外殼 ,耐火材料,保溫材料,加熱元件組成

                                                                    2爐體外殼: 外殼由2.5mm厚的A3板和角鋼焊接而成,然后噴2層油漆(防銹漆+表面色漆),表面色漆可按照需方指定顏色。爐體下安裝調節腳,利用調節平整度,調節范圍50mm。

                                                                    3爐體分段: 共計1  2200mm 無后進出料臺)

                                                                    4保溫材料: (山東 魯陽1260纖維

                                                                    5 尺寸分配:  爐體2200mm,距爐體前200mm開始安裝發熱元件(硅碳棒)發熱長度1800mm,后面200mm不安裝發熱元件。

                                                                    6 控溫方式: 下部控制溫度,可以分別調節不同的輸出功率

                                                                    三、 機械部分

                                                                    1傳動裝備:傳動采用斜齒輪式傳動(產地廣東 ,傳動的主動裝在窯爐的右邊,(以窯頭向后看的方向),1臺變頻電機(產地江蘇),速度可調。調節速度為每分鐘120mm700mm

                                                                    2傳動結構:傳動機構是窯爐進產品的動力源,運動是否平穩可靠直接響產品質量,傳動由變頻電機帶動齒輪傳動。根據機械設計原理組合而成。

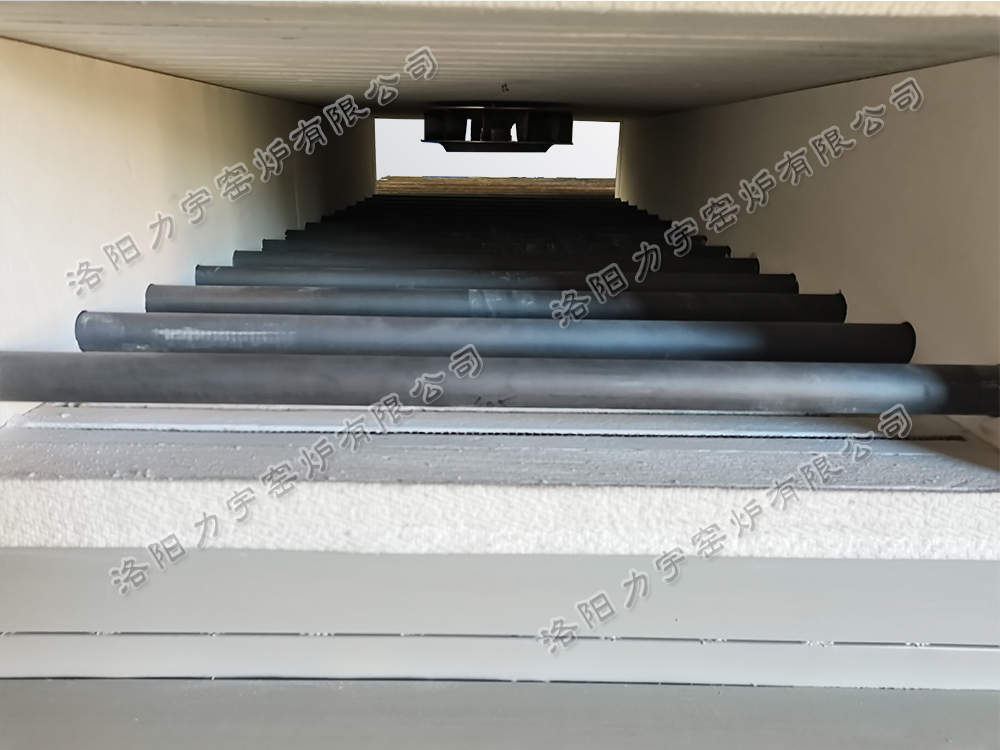

                                                                    3傳動管:  傳動管采用碳化硅管65mm  節距為100mm, 共計22。

                                                                    四、電氣部分

                                                                    1 控制方式:控制方式為模塊,每組設有電流表,獨立空氣開關,控制開關,指示燈等,操作面板上設有超溫亮燈報警功能。

                                                                    2 控溫儀表:控溫儀表選用上海國龍)儀表,外形新穎,采用模塊控制,PID可調,控溫精度高,操作方便。


                                                                      四、主要技術參數及要求

                                                                      4.1、額定溫度:200-1300oC。常用溫度:1200oC(可調)。

                                                                      4.2、額定功率:根據爐膛尺寸和溫度不同。

                                                                      4.3、保溫功率:保溫功率和進料速度、爐頂排氣量有關

                                                                      4.4、供電電源:3φ—380V

                                                                      4.5、加熱區數:根據爐膛長度不等

                                                                      4.6、控溫點數:加熱區的2倍

                                                                      4.7、加熱方式:上下加熱,恒溫區上下分別控溫

                                                                      4.8、加熱元件:高溫電阻絲或者硅碳棒

                                                                      4.9、控溫精度:≤±1oC

                                                                      4.10、截面溫差(恒溫段):≤±5oC

                                                                      4.11匣缽尺寸(L×W×H):300×300×90mm(需方自備,尺寸可以定制)

                                                                      4.12、窯體外形尺寸約(L×W×H):根據爐膛尺寸不等

                                                                      4.13、傳送速度:800—4500 mm/h:常用速度:2000mm/h(可調)

                                                                      4.14、調速方式:變頻調速

                                                                      4.15、參考爐膛尺寸(L×W×H)(可根據需求定制)

                                                                    項目

                                                                    單位

                                                                    LYL系列輥道爐

                                                                    LYL-80-12

                                                                    LYL-180-12

                                                                    LYL-300-12

                                                                    LYL-800-12

                                                                    LYL-1000-12

                                                                    LYL-1100-12

                                                                    參考額定加熱功率

                                                                    kW

                                                                    90

                                                                    180

                                                                    300

                                                                    800

                                                                    1000

                                                                    1100

                                                                    電壓/相數

                                                                    V/

                                                                    380/3

                                                                    爐膛尺寸
                                                                    (長**)

                                                                    mm

                                                                    10000*780*200

                                                                    18000*800*100

                                                                    30000*800*200

                                                                    80000*800*240

                                                                    100000*800*300

                                                                    120000*800*300

                                                                    輥棒間距

                                                                    mm

                                                                    75

                                                                    75

                                                                    75

                                                                    85

                                                                    100

                                                                    100

                                                                    輥棒直徑

                                                                    mm

                                                                    ?42

                                                                    ?42

                                                                    ?42

                                                                    ?60

                                                                    ?65

                                                                    ?75

                                                                    最高溫度

                                                                    1300

                                                                    工作溫度

                                                                    室溫~1200

                                                                    加熱元件

                                                                            高溫電阻絲/優質硅碳棒

                                                                    參考溫區

                                                                    6

                                                                    9

                                                                    13

                                                                    38

                                                                    50

                                                                    60

                                                                    參考控溫點

                                                                    點

                                                                    14

                                                                    18

                                                                    25

                                                                    76

                                                                    100

                                                                    120

                                                                    溫控波動度

                                                                    ≤±1以實際測量為準

                                                                    爐溫截面溫差

                                                                    ≤±5以實際測量為準

                                                                    測溫偶

                                                                    分度號

                                                                    K/S

                                                                    溫控方式


                                                                    單設定點智能儀表,PID調節,SCR控制

                                                                    速度范圍

                                                                    mm/h

                                                                    150-1000

                                                                    400-1500

                                                                    400-2000

                                                                    1000-4000

                                                                    1500-4500

                                                                    1500-4500



                                                                      五、輥道窯控制系統

                                                                      溫度控制采用PID自動控制。自動升溫調節,PID自整定,過零觸發。執行元件為雙向可控硅,具有無機械觸點,無噪聲、壽命長,對電網無干擾等優點,操作集中,觀察直觀。

                                                                      控制面板采用直觀可視式結構,每區溫控系統都設相應的報警裝置,具體有各區超溫報警裝置;每區還設置了獨立的空氣開關,方便操作維修。

                                                                      測溫熱電偶采用插入式熱電偶,并備有測量熱電偶插入孔。不用時應用耐火纖維塞緊,以防止爐膛內熱量外溢??刂葡到y能保證在額定條件下正常工作,可每天24小時連續運??筛鶕脩?hù)要求設計生產

                                                                      六、輥道窯爐體結構

                                                                      6.1.爐襯側墻由莫來石聚輕標磚材料濕砌而成保溫層用輕質纖維材料。

                                                                      6.2.預熱排膠區設可調排氣口。

                                                                      6.3.爐體側設便于拆卸的掛板(設手柄),頂設防護罩,外表美觀。

                                                                      6.4.為了降低產品的出口溫度(出口溫度約90°C)在降溫區設降溫水套,設有水過溫、過壓、欠壓或停水報警裝置。

                                                                      七、機械運動部分

                                                                      7.1:傳動裝備:傳動采用斜齒輪式傳動(產地廣東),傳動的主動裝在窯爐的右邊,(以窯頭向后看的方向),1臺變頻電機(產地江蘇),速度可調。調節速度為每分鐘120mm~700mm

                                                                      7.2:傳動結構:傳動機構是窯爐進產品的動力源,運動是否平穩可靠直接響產品質量,傳動由變頻電機帶動齒輪傳動。根據機械設計原理組合而成。

                                                                      7.3:傳動管:傳動管采用碳化硅管/不銹鋼管/剛玉陶瓷管等(可根據不同的溫度需求和爐膛大小選擇或者定制)。
